상하이 방화 중공업 기계 유한 회사
| 원래 장소: | 상하이 |
|---|---|
| 브랜드 이름: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| 인증: | ISO9001 |
| 최소 주문 수량: | 1 |
| 가격: | Price negotiable |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100 |
| 모델 번호: | PE900×1200 | 입력 크기: | 0-850mm |
|---|---|---|---|
| 생산력: | 220-500T/h | 적용 가능한 재료: | 다양한 견고성의 금 |
| 적용 현장: | 시멘트 플랜트, 큰 골재 생산 라인 분쇄 | 원동력 (kw): | 132 |
| 중량(t): | 48 | 전체적인 차원: | 3500×2850×3290 |
| 하이 라이트: | 500T/h PE 조 크러셔,PEV900×1200 조 크러셔,PE 턱 돌 파쇄기 |
||
제품 설명
PEV900×1200 조 크러셔 콘크랏샤 돌 파쇄기는 분쇄기를 채굴합니다
주로 장치와 윤활계통을 잠그면서, 분쇄기는 악판을 이동한 턱 머리 보호대 플레이트, 고정된 턱 플레이트, 사이드 가드 플레이트, 골조, 호스트 베이스 (벨트 없이 깨진 벌금), 팔꿈치 플레이트, 봄, 팔꿈치 플레이트 패드, 방출 포트 조정 기구, 편심축, 태도, 벨트 바퀴 (회전 속도 조절 바퀴), 시동 시스템으로 구성됩니다.
골조는 강철판으로 용접됩니다. 고정된 악판은 상부 및 하부 고정된 턱 플레이트와 중앙 고정된 턱 플레이트 (75 브로큰 이상)로 구성되며, 그것이 철과 고정 보울트를 눌러 고정된 턱을 통하여 프레임의 앞벽위에 고정됩니다 ; 움직일 수 있는 악판은 철을 눌러 이동형 조에 의해 턱 머리위에 고정됩니다.
턱 머리를 지원하고 그것이 어떤 이동 트랙에 따라 운영하게 하는 것뿐만 아니라, 라이너는 압도적 공동이 깨질 수 없는 이물에 들어갈 때 보호 역할을 하고 로드가 날카롭게 증가합니다 ; 그것은 로드를 자르고 피해를 거쳐 셀프 파괴 까지 다른 부품을 보호하는 것입니다.
조정 장치는 쐐기 조정 유형을 채택하고 쐐기가 프레임의 후면 벽의 급류에서 왼쪽 그리고 오른쪽으로 이동할 수 있습니다 ; 방출 포트의 크기를 조절하기 위해, 왼쪽 그리고 오른쪽으로 이동하기 위해 쐐기를 운전하기 위해 조정 장치의 회전 너트를 회전시키세요.
봄 인장 봉, 봄과 잠금장치는 무빙 저우를 강화하고 팔꿈치 플레이트가 분쇄기가 정상적으로 작동하게 하기 위해, 떨어져 나가는 것을 예방하기 위해 잠금형인 역할을 합니다. 석을 조정한 팔꿈치 판형과 팔꿈치 판형 사이의 적취음이 제거될 수 있는 한, 분쇄기가 일할 때, 스프링 압력은 너무 크지 않아야 합니다.
| 모델 | 공급물 입구 사이즈(MM) | 맥스 주입구 사이즈(MM) | 능력(t/h) | 전기 전원(KW) | 전체적인 크기 LxWxH(mm) | 중량(t) |
| PE150× 250 | 150× 250 | 125 | 1-5 | 5.5 | 875× 758× 850 | 0.81 |
| PE250× 400 | 250× 400 | 210 | 5-20 | 15 | 1450× 1315× 1296 | 2.8 |
| PE400× 600 | 400× 600 | 340 | 25-65 | 30 | 1565× 1732× 1586 | 6.5 |
| PE500× 750 | 500× 750 | 425 | 45-80 | 55 | 1892× 2054× 1853 | 10.1 |
| PE600× 900 | 600× 900 | 500 | 70-150 | 55-75 | 2520× 1840× 2303 | 15.5 |
| PE750× 1060년 | 750× 1060 | 630 | 130-260 | 110 | 2620× 2302× 3110 | 28 |
| PE900× 1200년 | 900× 1200 | 750 | 220-500 | 110-132 | 3789× 2826× 3025 | 50 |
| PE1000× 1200년 | 1000× 1200 | 850 | 250-700 | 132 | 3889× 2826× 3025 | 57 |
| PE1200x1500 | 1200× 1500 | 1020 | 400-1000 | 160-220 | 4200× 3750× 3820 | 100.9 |
| PEX150x750 | 150x750 | 125 | 5-16 | 15 | 1200x1500x1200 | 3.8 |
| PEX250x750 | 250x750 | 210 | 15-30 | 30 | 1667x1545x1250 | 5.6 |
| PEX250x1000 | 250x1000 | 210 | 20-50 | 30 | 1530x1992x1380 | 7 |
| PEX250x1200 | 250x1200 | 210 | 25-60 | 37 | 1900x2190x1430 | 8 |
| PEX300x1300 | 300x1300 | 250 | 30-105 | 55-75 | 2720x1950x1600 | 11 |
| PEW250x1000 | 250x1000 | 220 | 15-50 | 37 | 1400x1850x1310 | 6.8 |
| PEW250x1200 | 250x1200 | 220 | 20-60 | 37 | 1400x20500x1310 | 7.8 |
| PEW400x600 | 400x600 | 350 | 15-70 | 37 | 1920x1460x1840 | 8 |
| PEW760 | 760x1100 | 620 | 150-350 | 110 | 2600x2500x2200 | 27 |
| PEW860 | 860x1100 | 720 | 200-500 | 132 | 3300x2320x3120 | 32 |
1, 성분, 우수한 제작
이동형 조는 적재로 만들어지고, 오래갑니다. 이동형 조 조립체는 고품질 철강품으로 구성되고, 두개의 큰 철강품 회전 속도 조절 바퀴에 의해 가동됩니다. 게다가 무거운 편심축은 또한 더 믿을 만한 이 일련의 조 크러셔의 작전을 만드는 위조에 의해 처리됩니다.
2, 믿을 만한 조정과 고강도
갈라진 베어링 시트가 이 장점을 가지지 않는 반면에, 베어링 시트가 압도적 골조와 완전한 적합성을 보증하고, 매우 베어링 시트의 방사 방향 강도를 강화할 수 있는 필수적 주강 구조물을 채택합니다. 유한 요소 분석 기술을 사용할 때, 분쇄기는 더 높은 강도를 가집니다.
3, 단순한, 안전하고 빠른 작동
압도적 공동은 공급부의 공칭 폭과 일치한 공급부의 실제 폭을 만드는 대칭적 Ｖ 형상 구조를 채택합니다. 방출 포트의 조정은 더 빨리 이고 더 편리합니다. 유럽 시리즈 조 크러셔는 오래된 가스킷 조정 보다 더 안전하고 더 빠른 단순한 쐐기 방출 포트 조정 장치를 갖추고 있습니다.
4, 긴 서비스 라이프와 고출력
선별적 태도는 더 큰 상술과 더 높은 베어링 캐패시티를 가지고 있습니다. 유럽 조 크러셔가 인 모두는 똑같은 상술의 다른 분쇄기 보다 크고 더 오래가는 편심축 태도로 설비했습니다.
그들의 더 높은 베어링 캐패시티와 효과적 혼화 실링은 매우 태도의 서비스 수명을 연장합니다. 게다가 조 크러셔는 또한 악판의 유효 길이를 증가시키는 이가 있는 가드 플레이트를 채택하고 더 높게 출력을 만듭니다.

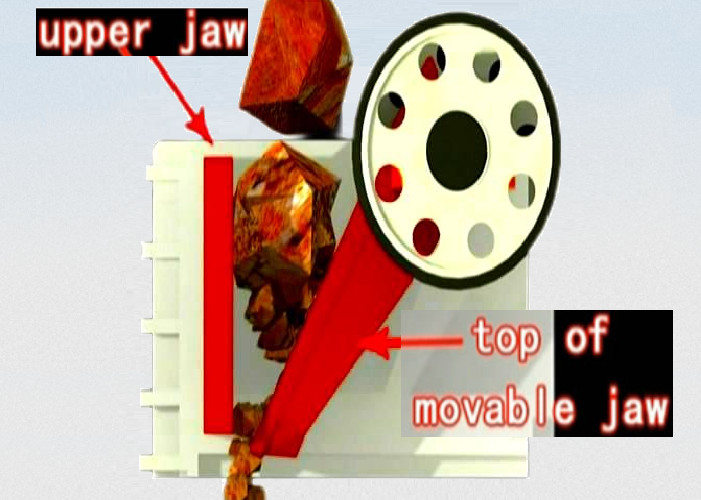

조 크러셔 일, 모터가 구축, 마찰과 연마로서 그와 같아 것 물질이 압도되도록 분쇄실에 들어가는 물질의 다수 분쇄의 결과를 초래한 무빙 저우가 정기적으로 정적 턱을 접근하고 남기도록, 회전하기 위해 편심축을 운전하기 위한 도르래를 운전할 때 거대 입자 크기부터 작은 파티클 크기까지 변화,와 입자 크기가 요구조건을 충족시키고, 분쇄기로부터 방출될 때까지 점진적으로 하락합니다.
