상하이 방화 중공업 기계 유한 회사
| 원래 장소: | 상하이 |
|---|---|
| 브랜드 이름: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| 인증: | ISO9001 |
| 모델 번호: | 6s |
| 최소 주문 수량: | 1 |
| 가격: | Price negotiable |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100 |
| 최대 입자 크기: | 2 | 공급 농도: | 25-30 |
|---|---|---|---|
| 금 동안: | 30-60 | 표 세정 와이트: | 80-150 |
| 경사 구배: | 1.4 | 대지 길이비: | 2.6 |
| 원동력: | 1.1 | ||
| 하이 라이트: | 1.5 kw 원심력 금 집선장치,30 밀리미터는 철광석 기계를 공급합니다,철광석 원심력 금 집선장치 |
||
1, 제품 기술

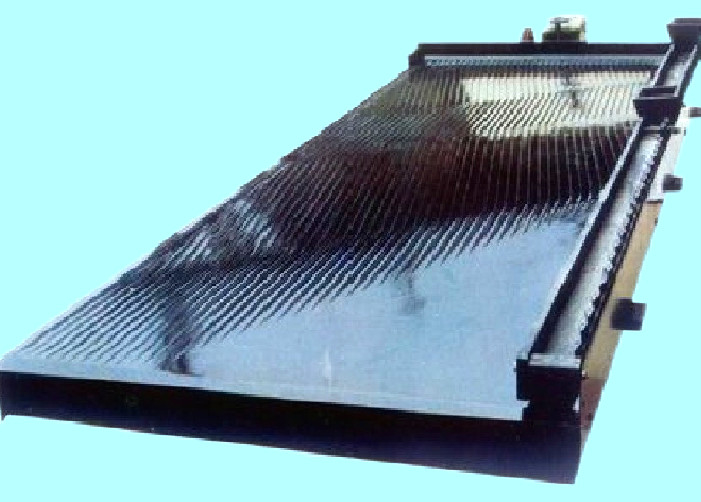

6개 Ｓ 교반기 (또한 교반기 6S명, 선광 교반기와 FRP 교반기를 알려지 ) 중력 선광 장비에 속하고, 평평한 급류에서 발전했고, 나중에 그것의 비대칭인 왕복 운동을 특징으로 한 그것의 자체 시스템을 형성했습니다. 6개 Ｓ 교반기는 3개 부분으로 구성됩니다 : 베드면, 프레임과 전달 기구. 베드면은 1 '~ 5의 가로지르는 경향으로, 부등변 4각형이거나 마름모꼴입니다 '. 금 공급통과 물 공급통은 경사 에지 위에 구성됩니다. 침대 스트립은 베드면에 경도로 배열되고 그들의 높이가 구동시킨 단부에서부터 반대쪽까지 감소합니다. 전체 베드면은 프레임에 의해서 지원되고 송신 장치가 설치됩니다 베드면의 한쪽 끝. 차별적 이동이라고 불리는인 마지막을 베드면이 앞으로 나아가게 할 수 있고, 다가올 때 후자는 가파른 수익 이동의 특성을 가집니다.
6개 Ｓ 교반기는 세립광석을 분리하기 위한 공통 선광 장비입니다. 금속 원광을 처리할 때, 효과적 선광 입자 크기 범위는 3 ~ 0.019 밀리미터이고 상한 입자 크기가 10 밀리미터에 도달할 수 있습니다. 6개 Ｓ 교반기의 탁월한 장점은 고격리 정확도입니다. 한 분리 뒤에, 우수한 정광 또는 폐기물 테일링은 획득될 수 있고 다수 제품이 동시에 연결될 수 있습니다. 평평한 Ｓ 교반기는 6명 주의하고 조정하기 쉽습니다. 주요 불이익은 장비가 큰 영역을 담당한다는 것이고 단위 플랜트 영역 당 처리 용량이 낮습니다.
2, 기술적인 매개 변수
명명 |
유닛 |
조립사 테이블 |
가는 모래 테이블 |
슬리머 |
|
메사 치수 |
길이 |
밀리미터 |
4450 |
4450 |
4450 |
드라이브 사이드 넓입니다 |
밀리미터 |
1855 |
1855 |
1855 |
|
넓은 것 집중하세요 |
밀리미터 |
1546 |
1546 |
1546 |
|
최대 입자 크기 |
밀리미터 |
2 |
0.5 |
0.15 |
|
금 동안 |
t/d |
30-60 |
10-20 |
15-25 |
|
공급 농도 |
% |
25-30 |
20-25 |
15-25 |
|
여행 |
밀리미터 |
16-22 |
11-16 |
8-16 |
|
주파수 |
Ｆ |
15-48 |
48-53 |
50-57 |
|
표 워시 물 |
t/d |
80-150 |
30-60 |
10-17 |
|
가로지르는 경사 |
' |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
경사 구배 |
% |
1.4 |
0.92 |
... |
|
주방용 조리대 각 |
' |
32-42 |
40 |
42 |
|
처리 영역 |
... |
7.6 |
7.6 |
7.6 |
|
대지 길이비 |
... |
2.6 |
2.6 |
2.6 |
|
원동력 |
KW |
1.1 |
1.1 |
1.1 |
|
3, 작업 원칙
진동대의 적용은 거의 100년의 기록을 가집니다. 원형 진동대는 영향에 의해 초래된 베드면의 비대칭인 왕복 운동을 이용하여 1890년에 선탄을 위해 만들어졌습니다. 선광 (선광 교반기)을 위한 6개 Ｓ 교반기는 1896년부터 1898년까지 A. 윌프리에 의해 만들어졌고, 이상한 팔꿈치 메커니즘을 채택합니다. 1918년에, 플랜티오는 캠 레버와 또 다른 전달 기구를 만들었습니다. 이러한 2시 6분 Ｓ 교반기 헤드 구조는 개선 뒤에 여전히 사용 중입니다. 2차 세계대전 뒤에, 독일은 편심 드라이브와 빠른 Ｓ 교반기를 6명 만들었습니다. 불활동 춘파형 Ｓ 교반기는 6명 성공적으로 1964년에 개발되었고, 대중화되고 생산에 해당되었습니다.
4. 주구조를 폴딩시키기

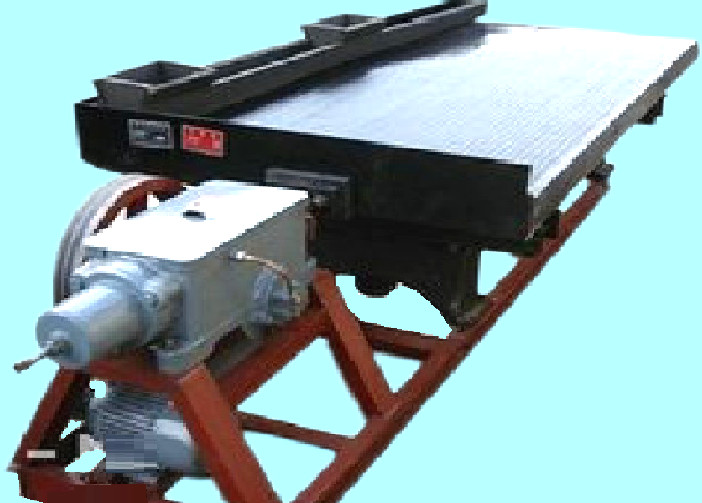

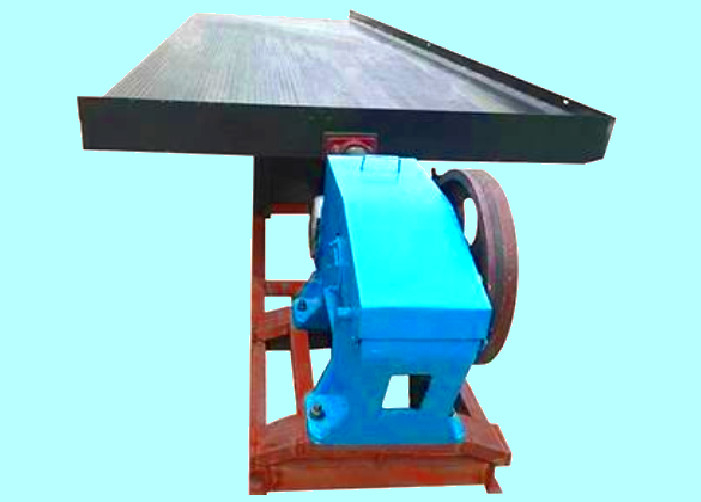

교반기는 주로 8개 부분으로 구성됩니다 : 침대 머리, 모터, 경사 규제, 베드면, 금 홈통, 저수 탱크, 스트립을 수입하는 것고 윤활계통. 왕복 운동은 로드 전달 기구를 연결시켜 크랭크에 의해 실현됩니다. 모터는 벨트 드라이브 방식을 통하여 회전하기 위해 크랭크축을 운전하기 위해 큰 도르래를 운전하고 로커가 오르락내리락 합니다. 로커가 아래로 옮겨갈 때, 팔꿈치 플레이트는 후방축과 왕복 로드가 후퇴하도록 강요합니다. 봄은 압축되고 베드면이 연계 좌석을 통하여 왕복 로드로 연결됩니다. 그러므로, 현재, 베드면은 또한 후퇴합니다. 로커가 상승세를 탈 때, 그것은 봄의 확대 긴장에 의해 밀리는 후, 베드면이 앞으로 나아갑니다.
